軟化樹脂的品種很多，但是結(jié)構(gòu)性質(zhì)不同，所以表現(xiàn)出來的特性也是有所不同，適應(yīng)于不同的用途。應(yīng)用樹脂要根據(jù)工藝要求和物料的性質(zhì)選用適當(dāng)?shù)念愋秃推贩N。

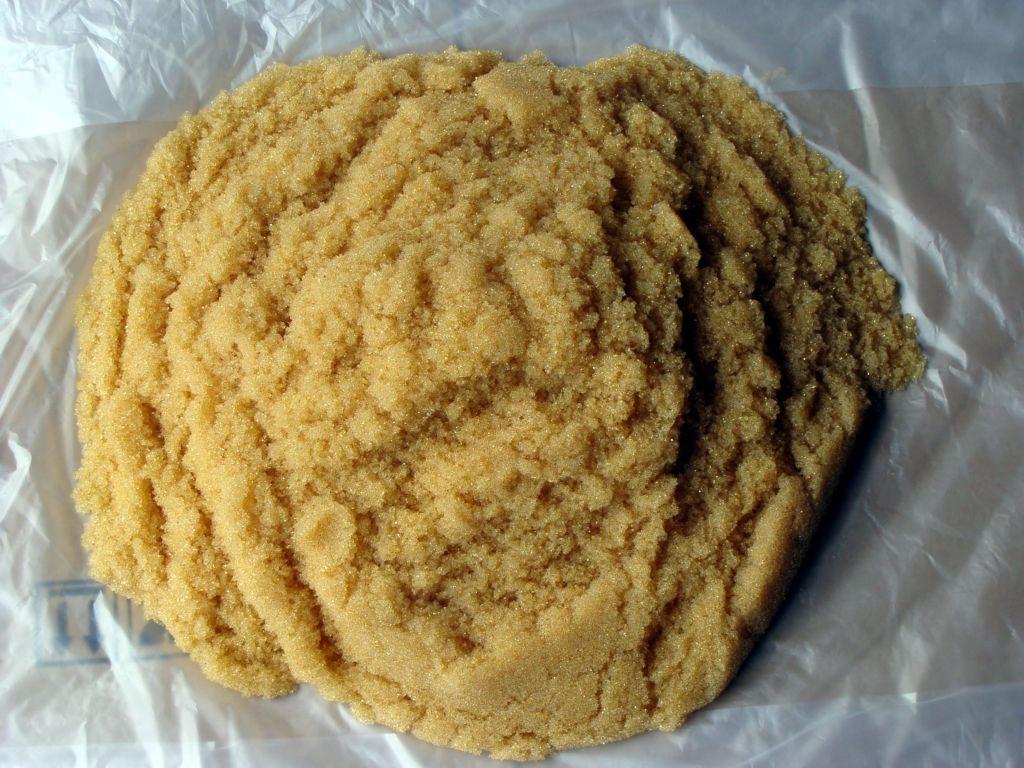

漂萊特軟化樹脂C100E是在交聯(lián)為7%的苯乙烯，二乙烯苯共聚體上帶有磺酸基(-SO3H)的陽離子交換樹脂。該樹脂的RH型極易與其它陽離子交換，同時釋放出H+，表現(xiàn)出很強的酸性。

在低濃度溶液中，對金屬陽離子的親合力隨離子價升高而增強。在同價陽離子中，對原子序數(shù)高的較易于吸著。本品具有交換容量高，交換速度快，機械強度好等特點。

1、 漂萊特軟化樹脂C100E的基本類型

(1) 強酸性陽離子樹脂

這類樹脂含有大量的強酸性基團，如磺酸基-SO3H，容易在溶液中離解出H+，故呈強酸性。樹脂離解后，本體所含的負(fù)電基團，如SO3-，能吸附結(jié)合溶液中的其他陽離子。這兩個反應(yīng)使樹脂中的H+與溶液中的陽離子互相交換。強酸性樹脂的離解能力很強，在酸性或堿性溶液中均能離解和產(chǎn)生離子交換作用。

樹脂在使用一段時間后，要進行再生處理，即用化學(xué)藥品使離子交換反應(yīng)以相反方向進行，使樹脂的官能基團回復(fù)原來狀態(tài)，以供再次使用。如上述的陽離子樹脂是用強酸進行再生處理，此時放出被吸附的陽離子，再與H+結(jié)合而恢復(fù)原來的組成。

(2) 弱酸性陽離子樹脂

這類含弱酸性基團，如羧基-COOH，能在水中離解出H+ 而呈酸性。樹脂離解后余下的負(fù)電基團，如R-COO-(R為碳?xì)浠鶊F)，能與溶液中的其他陽離子吸附結(jié)合，從而產(chǎn)生陽離子交換作用。這種樹脂的酸性即離解性較弱，在低pH下難以離解和進行離子交換，只能在堿性、中性或微酸性溶液中(如pH5～14)起作用。這類樹脂亦是用酸進行再生(比強酸性樹脂較易再生)。

(3) 強堿性陰離子樹脂

這類樹脂含有強堿性基團，如季胺基(亦稱四級胺基)-NR3OH(R為碳?xì)浠鶊F)，能在水中離解出OH-而呈強堿性。這種樹脂的正電基團能與溶液中的陰離子吸附結(jié)合，從而產(chǎn)生陰離子交換作用。這種樹脂的離解性很強，在不同pH下都能正常工作。它用強堿(如NaOH)進行再生。

漂萊特樹脂C100E純凈水設(shè)備軟化水用陽離子交換樹脂技術(shù)參數(shù)：

  1、PH范圍：0-14

  2、允許溫度：鈉型≤120，氫≤100

  3、膨脹率%(NA+到H+)：≤10

  4、工業(yè)用樹脂層高度m：≥1.0

  5、再生液濃度%：NACL 6-10，HCL 5-1，H2SO4 2-4

  6、再生劑用量kg/m3(按100%計工業(yè)品)：NACL 75-150，HCL 40-100，H2SO4 75-150

  7、再生液流速m/h：5-8

  8、再生接觸時間minute：30-60

  9、正洗流速m/h：10-20

  10、正洗時間minute：約30

  11、運行流速m/h：10-40

  12、工作交換容量mmol/l(濕)：食鹽再生≥1000，鹽酸再生≥1500

漂萊特C100E軟化樹脂使用：

軟化樹脂的使用方法，主要分為四個部分，分別是填裝、反洗、再生、清洗，下面為大家詳細(xì)的介紹軟化樹脂的使用方法：

填裝：

1.先將干凈的水放入樹脂罐當(dāng)中，高度在樹脂罐的三分之一左右，可以有效的防止樹脂與樹脂罐發(fā)生碰撞，造成樹脂的損壞。

2.將樹脂從樹脂罐頂部放入，然后對樹脂進行反洗，時間大概在30分鐘左右。

3.排水至液面高于樹脂層5cm，進氣混合樹脂15～20分鐘。

4.啟動設(shè)備，檢測正洗效果和出水電導(dǎo)率，如果數(shù)據(jù)正常，且產(chǎn)水能夠達(dá)標(biāo)，即可正常使用。

反洗：

樹脂在工作一段時間之后，樹脂上會有很多雜質(zhì)，為了樹脂的更好的使用，需要將這些雜質(zhì)清除，一般的步驟是：從交換柱的底部進水，從頂部出水，對樹脂進行反洗，直至出水清澈為止。

再生：

使用一定濃度的食鹽水清洗樹脂，（實驗證明清洗的效果要比浸泡的效果更好）流速不能太快，一般再生的流速在10~15m/h左右，一般需要清洗半個小時左右，再生時需要根據(jù)實際的情況來決定清洗的時間。

清洗：

在食鹽水清洗之后，使用與食鹽水相同的流速進行沖洗，將樹脂中的鹽全部清洗干凈，這個過程也是樹脂再生的過程之一，所以很多人將這個過程叫做置換，時間大概一下30分鐘左右。
